مجموعة أسطوانة الضغط لمطاحن الحبيبات: دليل البناء والتآكل والشراء

لماذا تستحق مجموعة أسطوانة الضغط اهتمامًا وثيقًا؟

يعمل خطان من الحبيبات جنبًا إلى جنب مع نفس القالب الدائري ونفس المادة الخام. ويستمر المرء في إنتاج كريات كثيفة وموحدة لأسابيع؛ ويبدأ الآخر في إصدار المزيد من الغرامات والاهتزاز وسحب تيار غير متساوٍ. عندما يتم فتح الخط الثاني، يكون السبب المعتاد هو مجموعة أسطوانة الضغط: غلاف مهترئ، أو محمل مفكك، أو سدادة فاشلة تسمح بدخول الغبار إلى الشحوم.

النسخة القصيرة هي أن تجميع أسطوانة الضغط يتلقى حملاً وتآكلًا أكبر من أي جزء آخر في غرفة الضغط. إنه يقرر مدى تساوي ضغط طبقة المادة ومدة استمرار القالب الدائري. إن التعامل معه كمكون دقيق بدلاً من كونه قطعة غيار عامة هو أسرع طريقة لتقليل التوقفات غير المجدولة.

توضيح واحد قبل المضي قدما. يظهر مصطلح مجموعة أسطوانة الضغط أيضًا في آلات التحويل والطلاء التي يتم تغذيتها بالويب، حيث يعني عادةً أسطوانة الارتطام أو التغذية. تتبع هذه المقالة معنى صناعة التحبيب: وحدة الأسطوانة التي تضغط العلف أو الكتلة الحيوية أو الأسمدة من خلال فتحات القالب الدائري.

ما الذي تفعله مجموعة أسطوانة الضغط في مطحنة الحبيبات

في مطحنة الحبيبات ذات القالب الدائري النموذجي، يدور القالب حول الأسطوانات. يتم وضع كل مجموعة من أسطوانات الضغط على عمود غريب الأطوار، ويقوم نظام هيدروليكي أو هوائي أو ميكانيكي بدفع الأسطوانة للخارج على السطح الداخلي للقالب. يؤدي الاحتكاك بين القالب والمادة والقشرة إلى تدوير الأسطوانة، ويتم ضغط المادة في فتحات القالب، وتقوم سكين ثابتة بقطع الكريات عند ظهورها.

النقطة الأساسية هي أن قوة الضغط الكاملة للآلة تمر عبر هذا التجميع. هذا هو السبب في أن حالة التجميع تغير الحبيبات على الفور تقريبًا.

غلاف الأسطوانة هو سطح العمل

القشرة هي الطبقة الخارجية القابلة للإزالة التي تتصل بطبقة المادة. فهو يمتص التآكل الناتج عن المواد الخام، والتعب الناتج عن كل دورة، والحرارة الناتجة عن الضغط المستمر. القطر الخارجي والعرض متطابقان مع القالب الدائري، وصلابة السطح هي العامل الرئيسي في عمر الخدمة.

تحمل المحامل والأختام والعمود اللامركزي العمل المتبقي

خلف الغلاف، تحمل المحامل الأسطوانية الحمل الشعاعي، وتحافظ الأختام على الدقائق والرطوبة بعيدًا عن المحمل، ويسمح العمود اللامركزي بتعديل موضع الأسطوانة فيما يتعلق بالقالب. من الصعب رؤية الخلل في أي من هذه الأجزاء من الخارج، إلا أنه يقصر من عمر المجموعة بأكملها بينما تظل القشرة تبدو مقبولة.

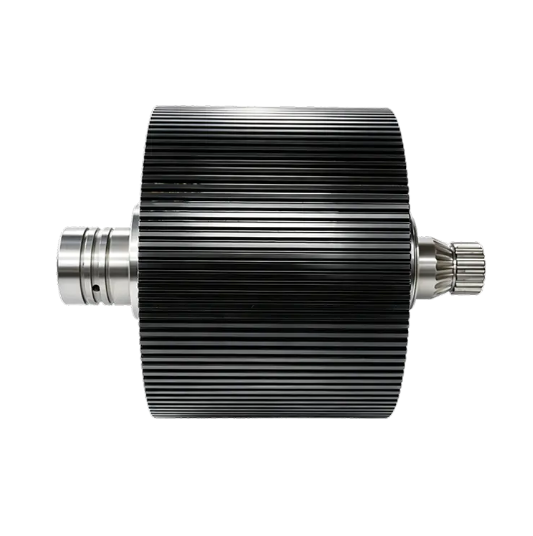

المكونات الرئيسية لمجموعة أسطوانة الضغط

تتكون الوحدة النموذجية من غلاف الأسطوانة، ومحمل واحد أو اثنين، والعمود اللامركزي، وأختام الزيت، وأجهزة الاحتفاظ. كل مكون لديه واجب محدد، وكل منهم يفشل بطريقة مختلفة. ومقارنتها جنبًا إلى جنب تجعل الفحص الروتيني أسهل.

علامات فشل تجميع أسطوانة الضغط

تظهر التحذيرات الأولى في مكانين في وقت واحد: الحبيبة والآلة. إذا أصبحت كثافة الحبيبات غير متساوية، وزيادة الغرامات، وتهتز المطحنة أو تسحب تيارًا غير متساوٍ، قم بفحص مجموعة الأسطوانة قبل إلقاء اللوم على القالب الحلقي.

• صلابة الحبيبات غير المتساوية أو ارتفاع نسبة الغرامات
• اهتزاز أو طرق من غرفة الضغط
• نمط تآكل مسطح أو متدرج على غلاف الأسطوانة
• مبيت المحمل الذي يصبح ساخنًا عند اللمس
• الشحوم الداكنة، أو الشحوم التي تحتوي على جزيئات معدنية

يظهر تآكل القشرة في جودة الحبيبات أولاً

نادرًا ما يكون تآكل الصدفة موحدًا. لا يمكن للقشرة التي فقدت مظهرها الأصلي أن تضغط المادة بالتساوي، لذلك ينخفض ​​الضغط حيث يكون التآكل أعمق وتتبع ذلك كثافة الحبيبات. بمجرد وصول التآكل إلى الطبقة الصلبة، فإن تشغيله لفترة أطول يؤدي فقط إلى إهدار الطاقة ويخاطر بتلف القالب.

ينتهي فشل المحمل والختم في التجميع المضبوط

عندما يفشل الختم، تختلط المواد الناعمة مع الشحم وتكون بمثابة معجون كاشط داخل المحمل. تظهر الحرارة أولاً، ثم الضوضاء، ثم اللعب، ثم المحمل المضبوط أو المغزلي الذي يدمر العمود اللامركزي. في هذه المرحلة، استبدال الصدفة فقط ليس له معنى لأن الأجزاء الداعمة تالفة بالفعل.

ما الذي يجب التحقق منه قبل شراء بديل

بالمقارنة مع القالب الحلقي، تعتبر مجموعة أسطوانة الضغط عملية شراء أصغر، ومع ذلك فإن لها تأثيرًا كبيرًا على وقت التشغيل وتماسك الحبيبات. تنطبق الفحوصات التالية على خطوط الأعلاف والكتلة الحيوية والأسمدة على حدٍ سواء.

ابدأ بالجهاز بدلاً من الكتالوج. استخدم رقم الجزء الخاص بصانع المطحنة، أو قم بقياس عرض الأسطوانة، والقطر الخارجي، وهندسة العمود. يجب أن يتناسب التجميع مع القطر الداخلي للقالب الحلقي ونطاق الضبط للنظام اللامركزي.

ثم السؤال عن المواد والمعالجة الحرارية. الأصداف الجيدة هي عبارة عن سبائك فولاذية، أو مقواة بشكل تقريبي 58 إلى 62 لجنة حقوق الإنسان . القشرة الناعمة تتآكل بسرعة؛ فالقشرة شديدة الصلابة تخاطر بالتشقق تحت أحمال الصدمات.

تحقق أيضًا من حزمة المحمل: نوع المحمل ورقمه، وطريقة التحميل المسبق، ومواصفات الشحوم. إن المحمل الذي يناسبه ببساطة ولكنه يحمل تصنيفًا أقل سوف يفشل مبكرًا في الإنتاج المستمر.

تأكيد الأبعاد الحرجة والتفاوتات. يؤثر القطر الخارجي لغطاء الأسطوانة على فجوة الأسطوانة إلى القالب، ويؤثر الجريان على الضغط المتساوي. اطلب القيم المقاسة بدلاً من أرقام الكتالوج.

وأخيرًا، انظر إلى التحكم في عملية المورد. تأتي النتائج المتسقة من المواد الخام الخاضعة للرقابة، والتزوير، والمعالجة الحرارية، والتصنيع النهائي. من الأسهل الوثوق بالمورد الذي يدير السلسلة بأكملها من المورد الذي يقوم فقط بتجميع الأجزاء المشتراة.

• عرض الأسطوانة، القطر الخارجي، وتناسب العمود
• تتراوح درجة المواد والصلابة عادة من 58 إلى 62 HRC
• نوع المحمل ورقمه والتحميل المسبق والشحوم
• الاستدارة والجريان والانتهاء من السطح
• التحكم في العملية من المواد الخام إلى التصنيع النهائي

استبدال على مستوى التجميع مقابل الغلاف فقط

يؤدي استبدال المجموعة الكاملة إلى جلب محامل محملة مسبقًا، وموانع تسرب موضوعة بشكل صحيح، وسطح عمل جديد في طلقة واحدة. كما أنه يزيل خطر التآكل الخفي في المحمل أو العمود مما يؤدي إلى تقصير عمر الغلاف الجديد. يصبح من السهل التنبؤ بوقت التوقف عن العمل المخطط له لأن التوقف مرة واحدة ينهي المهمة.

يعد شراء الغلاف فقط أمرًا منطقيًا عندما يتم فحص العمود الحالي، ولا يزال خلوص المحمل ضمن المواصفات، ولم تظهر الوحدة القديمة أي علامات حرارة أو تلوث. في الإنتاج المستمر، تختار معظم الفرق التجميع الكامل على أي حال، لأن فرق السعر صغير مقارنة بالفشل الثاني داخل غرفة الصحافة.

عادات الصيانة التي تطيل عمر التجميع

خط الدفاع الأول هو انضباط التشحيم. اتبع درجة الشحوم الخاصة بصانع المطحنة والفاصل الزمني؛ من القواعد الأساسية الشائعة في الظروف المتربة إعادة تشحيم الأسطوانات كل ثماني ساعات تشغيل. لا تقم بتمديد الفاصل الزمني لمجرد أن الجهاز يبدو هادئًا.

تحقق من اللعب المحامل ودرجة حرارة السكن أثناء التجول اليومي. يمنع الكشف المبكر عن اللعب المحمل من الدوران على العمود، وهو أحد أكثر أوضاع الفشل تكلفة في منطقة الضغط. إذا كانت المطحنة تستخدم أكثر من بكرة واحدة، فقم بتدوير المجموعات بحيث يظل التآكل متوازنًا ويحافظ القالب الحلقي على حمل موحد.

اجعل كل قالب حلقة يغير نقطة الفحص. إن التوقف المخطط له هو أرخص لحظة لقياس قطر الصدفة وفحص الأختام وتحديث الشحوم.

الخط السفلي

تقع مجموعة أسطوانة الضغط في مركز العمل الأكثر تطلبًا في مطحنة الحبيبات. وظيفتها بسيطة، ولكن تركيبها وتآكلها واستبدالها لها تأثير كبير على وقت التشغيل وجودة الحبيبات. افحص الغلاف واستمع إلى المحمل، واستبدل المجموعة كنظام مطابق بدلاً من مجموعة من الأجزاء التي تصادف أنها مناسبة، وحافظ على التشحيم في الموعد المحدد. ستعيد هذه العادات الثلاث وقت تشغيل أطول من أي روتين صيانة آخر تقريبًا في المصنع.
